SERIE ET - CONNETTORE A TAGLIO TERMICO

Connettori a taglio : ET - CONNETTORE A TAGLIO TERMICO Torna all'indice di categoria
ET - CONNETTORE A TAGLIO TERMICO
Caratteristiche particolari:

Il sistema modulare ET è un componente strutturale ad alte prestazioni termiche, per opere realizzate in c.a. come collegamento tra balcone esterno e soletta interna. I sistemi sono costituiti da uno strato isolante in EPS200AE GRAFITE, armatura a taglio in acciaio INOX 304L ed armatura inferiore a compressione in acciaio B450C, rivestita da nocciolo in calcestruzzo fibrorinforzato C45/55.
Strutturalmente i connettori ET consentono il trasferimento di taglio e momento tra soletta esterna e interna. Questi sistemi sono adatti per disposizioni rettilinee e ad angolo, sia interno che esterno.
Prodotto in elementi lunghi un metro con armatura passo 20 cm, facili da trasportare, posizionare ed armare. Elementi standard disponibili in spessori da 8 e 12 cm con altezza variabile da 16 cm fino a 32 cm.


Documentazione tecnica
scheda tecnica (PDF) voci di capitolato (PDF) disegno tecnico (DWG)

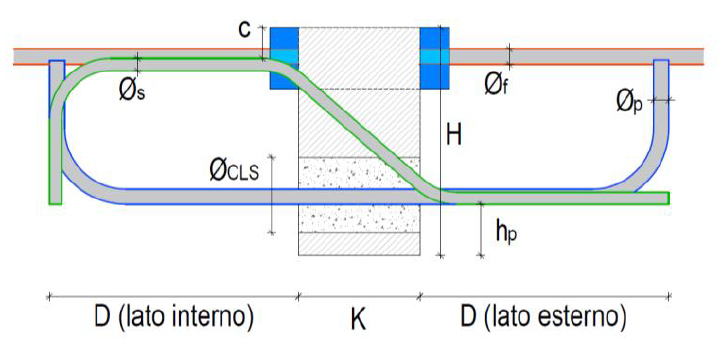

SEZIONE TIPO - CONNETTORE ET
SEZIONE TIPO - CONNETTORE ET
DIMENSIONI CONNETTORI ET
DIMENSIONI CONNETTORI ET
CONDUCIBILITÀ EQUIVALENTE - CONNETTORI ET
CONDUCIBILITÀ EQUIVALENTE - CONNETTORI ET
ESEMPIO DI POSA - CONNETTORE ET
ESEMPIO DI POSA - CONNETTORE ET

Per informazioni dettagliate in merito alla posa in opera e alle possibili disposizioni dei connettori ET, nonché al posizionamento dei ferri, fare riferimento a quanto riportato nella scheda tecnica o contattare il nostro ufficio tecnico.
