I connettori a taglio Staifix vengono utilizzati per trasferire l’azione di taglio in corrispondenza dei giunti di dilatazione o di ripresa nelle strutture in calcestruzzo armato gettate in opera. In particolare possono risolvere vantaggiosamente lo schema di raddoppio strutturale in corrispondenza dei giunti nelle strutture intelaiate, rappresentando una valida alternativa ai tradizionali metodi di giunzione realizzati mediante semplici spinotti, innesti a chiave o selle Gerber.
La gamma di connettori a taglio Staifix è molto ampia per rispondere a qualunque esigenza di portata ottimizzandone i costi, sono disponibili connettori, per elevate portate, a singolo spinotto (HLD) ed a doppio spinotto (DSD). La serie DSD(Q) con prodotti standard può trasferire sforzi di taglio fino a 950 kN. Sono altresì disponibili connettori a spinotto singolo per portate più contenute (ESD/Q ed ED).

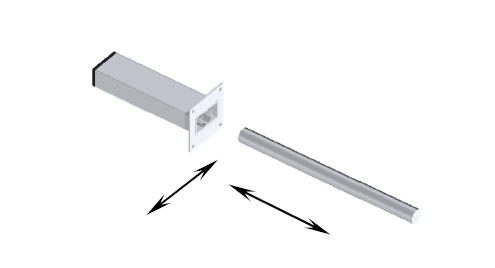

I connettori a taglio Staifix con la versione ‘Q’, consentono oltre al movimento lungo l’asse del connettore anche uno scorrimento in direzione trasversale (movimento bidirezionale).
I connettori a taglio Staifix sono realizzati con acciai inox con microstruttura austenitica e duplex austeno ferritica. Lo spinotto è realizzato in acciaio inox duplex (EN 1.4462) mentre le altre parti sono realizzate in acciaio inox (EN 1.4301).
Documentazione tecnica
STAIFIX HLD
STAIFIX HLDQ
STAIFIX ESD
STAIFIX ESDQ
STAIFIX ED
Connettore acustico STAISIL
Esempi di applicazione
