Il sistema STS è indicato nelle connessioni tra elementi strutturali in acciaio (balconi, …) e modellato termicamente per ridurre la trasmissione di calore tra interno ed esterno.
La forma compatta del sistema di fissaggio garantisce un ottima resistenza sia a trazione che a compressione e idonea per una vasta gamma di applicazioni grazie alla distanza tra i fissaggi variabile, come da richiesta.

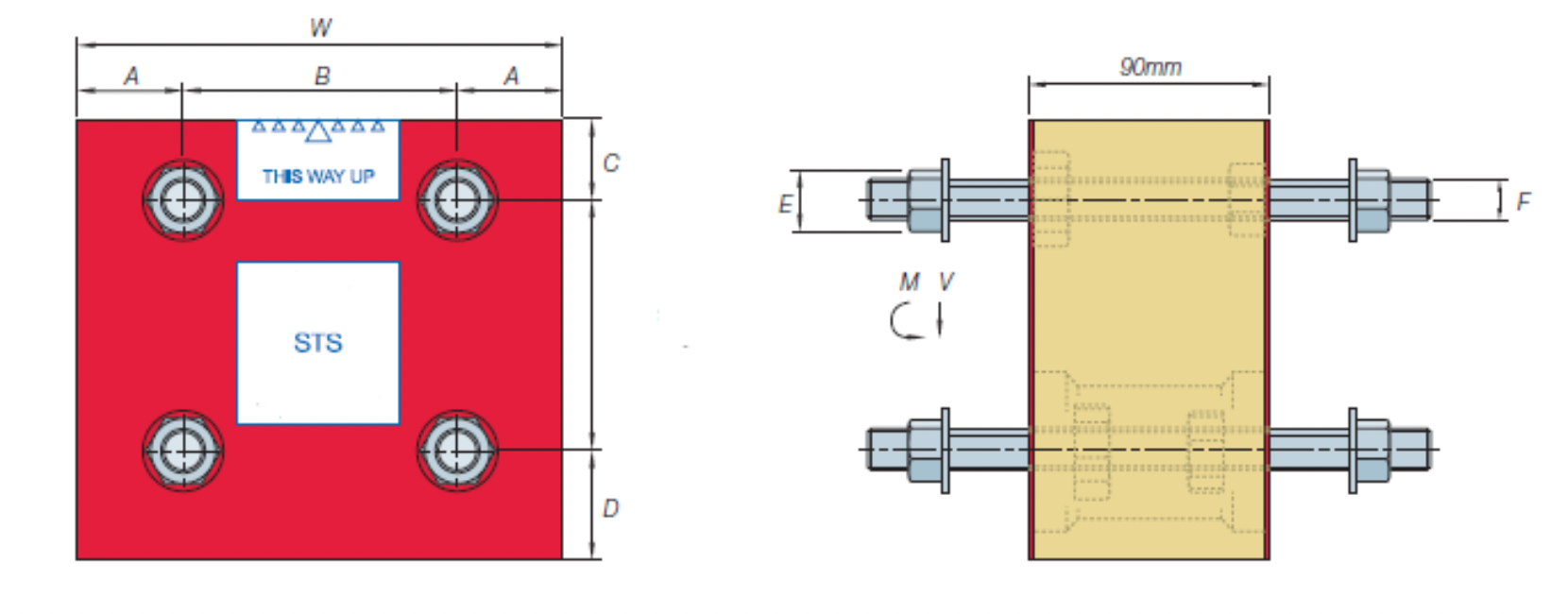

Il dispositivo è provvisto di 4 bulloni di fissaggio avvolti da un pannello isolante in poliestere, e di un ulteriore strato isolante in materiale polimerico su entrambe le interfacce.
Bullonatura superiore in Acciaio Inox 316
Bullonatura inferiore in Acciaio ad alto tenore di Carbonio zincato a caldo (tipo STS); su richiesta in acciaio inox 316 (tipo SSTS)
Polistirene espanso
Materiale polimerico GRP
Fattore di temperatura = 0,91
Trasmittanza termica = 0,222 W/mK
140-420 mm per STS 16 e STS 20;
170-435 mm per STS 24
M16, M20 o M24
Sistema progettato secondo la EN 1993 (Eurocodice 3) con marcatura CE in accordo con la BS EN 1090 parte 1.
STS 16
180
40
100
30
40
24
M16
STS 20
180
40
100
30
40
30
M20
STS 24
190
37.5
115
40
45
36
M24
