SERIE JSDG .../18/70
Giunti di dilatazione per zone sismiche con elevato movimento : JSDG .../18/70
Torna all'indice di categoria
Materiali:
Profilo portante in alluminio. Canali laterali sigillati con sigillante elastico, che permettono di ottenere una superficie perfettamente liscia.
Ideale per applicazione con tutti i tipi di finiture (granito, marmo, ceramica, vinilico e PVC).
Sigillante elastico non incluso.
Caratteristiche particolari:
Progettato per giunti di dilatazione di grandi dimensioni e dimensionato per movimenti molto ampi, ideale in zone sismiche
Superfici visibili molto ridotte, con profili di protezione superiori in acciaio inox
Disponibile anche nella sua versione angolare K
Lunghezza di produzione
3 m
Documentazione tecnica

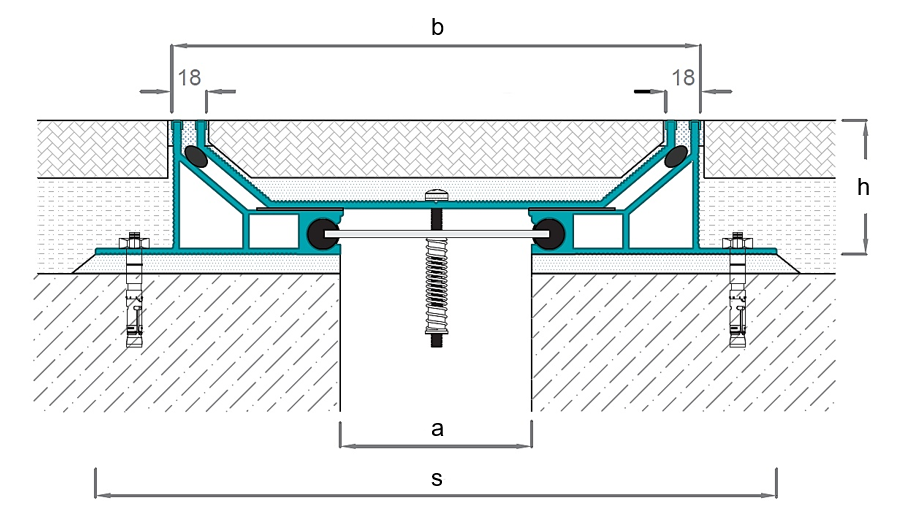

Dati Tecnici
Profilo
Larghezza
max [mm]
a
max [mm]
a
Movimento
totale [mm]
Δmax
totale [mm]
Δmax
Larghezza
visible [mm]
b
visible [mm]
b
Larghezza
totale [mm]
s
totale [mm]
s
Altezza
profilo [mm]
h
profilo [mm]
h
Portata (kN)
JSDG 100/18/70
100
100 (± 50)
276
356
70
Pedonale/Lavapavimenti
JSDG 150/18/70
150
150 (± 75)
326
406
70
Pedonale/Lavapavimenti
JSDG 200/18/70
200
150 (± 75)
490
571
70
Pedonale/Lavapavimenti
JSDG 250/18/70
250
150 (± 75)
540
621
70
Pedonale/Lavapavimenti
JSDG 300/18/70
300
150 (± 75)
590
671
70
Pedonale/Lavapavimenti
